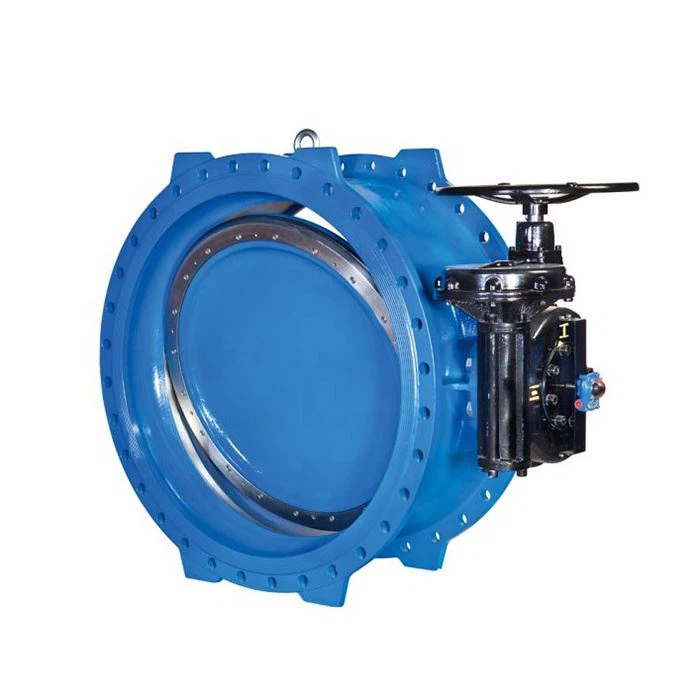

Dvigubo flanšo drugelio vožtuvas
| Standartinis | EN593 / ISO5752 / BS5155 / AWWA C504 Flanšo gręžimas atliekamas pagal DIN2501, BS4504, ANSI B16.1 |
| Darbinis slėgis | 10bar/16bar/25bar |
| Bandymo slėgis: | |
| Lukštas | 15bar/24bar/37,5bar |
| Antspaudas | 11bar / 17,6bar / 27,5bar |
| Tipas | Ekscentrinis dvigubas flanšas, koncentrinis dvigubas flanšas |
| Medžiaga: | |
| Kūnas | DI / CI / anglinis plienas / nerūdijantis plienas |
| Diskas | DI/nerūdijantis plienas 304/316, AL-bronza |
| Velenas | Nerūdijantis plienas410/416/420 |
| Sėdynės | EPDM/NBR |
| Dengimas | Vidinė ir išorinė su lydytu epoksidine danga min250μm |

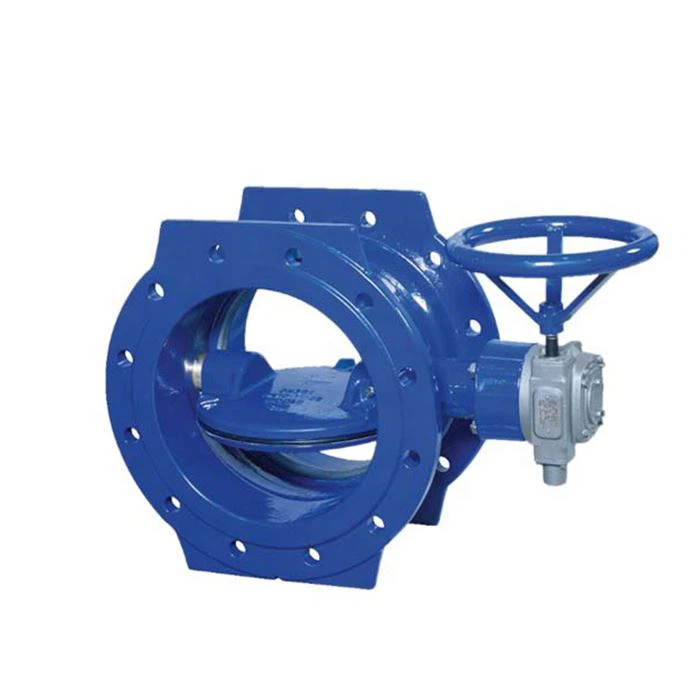

Dvigubo flanšo drugelio vožtuvas
Nr | DALIES PAVADINIMAS | MEDŽIAGA |
| 1 | Pavarų dėžė | Anglinis plienas / nerūdijantis plienas / ketus |
2 | Palaikymas | Anglinis plienas / nerūdijantis plienas / ketus |
3 | Kūnas | Ketaus / kaliojo ketaus / nerūdijančio plieno / anglinio plieno |
4 | Diskas | AI-bronza / monelis / CF8M / WCB / kaliojo ketaus |
5 | Varžtai | Anglies plienas / nerūdijantis plienas |
6 | Retalner | Anglies plienas / nerūdijantis plienas |
7 | Guminė sėdynė | EPDM/PEFE/buna/hypalon/viton/neoprenas |
8 | Sėdynės laikiklis | Anglinis plienas / nerūdijantis plienas / ketus |
