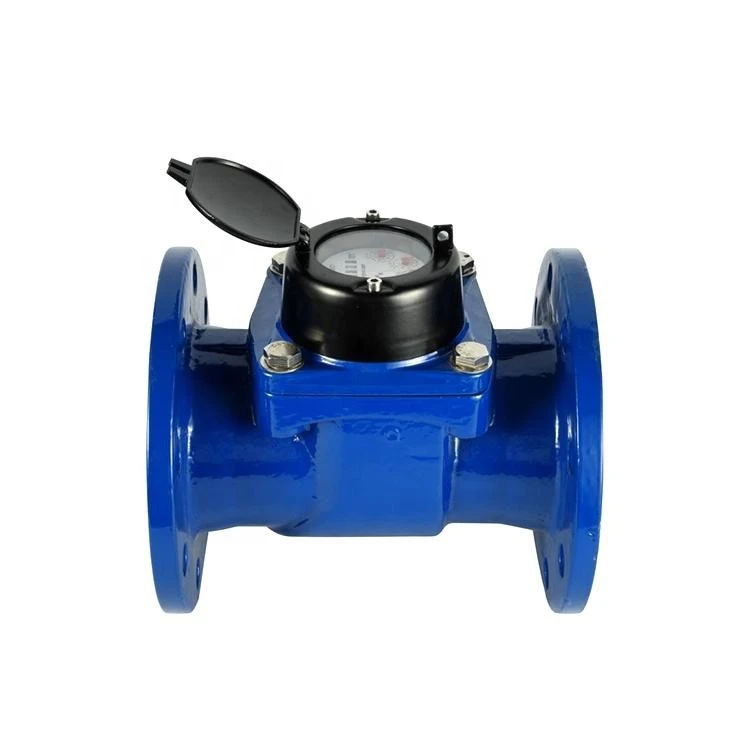

Masinis (Woltman) tipo matuoklis





1. Tipo pavadinimas: Woltmann tipo vandens skaitiklis
2. Dydis: DN50-DN500
3. Standartas: ISO 4064 B klasė
4. Medžiaga: ketus
5. PN: 1,0/1,6 MPa (10/16 barų)
6. Horizontalus montavimas

Vandens slėgis<1MPa(PN: 1.6Pa/16bar)

Nuo qt imtinai iki qs imtinai yra ±2 %;
Nuo qmin imtinai iki, bet neįskaitant qt yra ±5%.

Techninės detalės

Montavimo reikalavimai: skaitiklis turi būti montuojamas horizontalioje padėtyje, registras nukreiptas į viršų Vamzdis turi būti nuplaunamas prieš montavimą. Veikimo metu skaitiklis turi būti nuolat pilnas vandens





I. Teisingi diegimo žingsniai



1. Paruošimas prieš montavimą



Patikrinkite skaitiklio būklę: Įsitikinkite, kad skaitiklis nepažeistas transportuojant ir nepažeistos dalys, pvz., korpusas ir sparnuotė. Patikrinkite, ar skaitiklio modelis ir vardinis skersmuo atitinka dujotiekio specifikacijas, ir patikrinkite gamyklos sertifikatą bei metrologinės patikros sertifikatą.



Išvalykite vamzdyną: Prieš montuodami kruopščiai nuplaukite vamzdyną, kad pašalintumėte šiukšles, pvz., suvirinimo šlaką, nuosėdas ir rūdis, kad nešvarumai nepatektų į skaitiklį ir nepažeistų sparnuotės arba neužblokuotų srauto kanalo.



Pasirinkite diegimo vietą:



Skaitiklis turi būti montuojamas ant horizontalaus arba vertikalaus vamzdyno. Įsitikinkite, kad vandens srauto kryptis atitinka rodyklę ant skaitiklio korpuso.



Laikykite jį toliau nuo vibracijos šaltinių, šilumos šaltinių ir korozinės aplinkos. Jei reikia, sumontuokite smūgius-sugeriančius arba šilumą{2}}izoliančius įtaisus.

Rezervuokite pakankamai vietos priežiūrai: prieš ir už skaitiklio turi būti sumontuotos tiesios vamzdžio dalys, kad būtų užtikrintas stabilus vandens srautas. Taip pat pasilikite bent 1,5 karto ilgesnį už skaitiklį, kad jį būtų lengva išardyti ir prižiūrėti.



2. Dujotiekio prijungimas ir priedų montavimas



Sumontuokite reikiamus priedus:



Vožtuvai: Prieš ir po skaitiklio turi būti sumontuoti gaubtiniai vožtuvai arba sklendės, kad priežiūros metu būtų nutrauktas vandens tiekimas. Didelio srauto -sistemoms rekomenduojama prieš skaitiklį įrengti filtrą, kad į jį nepatektų priemaišų.



Išsiplėtimo jungtys: Jei dujotiekyje yra šiluminio plėtimosi, susitraukimo ar montavimo klaidų, šalia skaitiklio galima įrengti kompensacines jungtis, kad būtų išvengta vamzdyno įtempių perdavimo į skaitiklio korpusą.



Oro išleidimo vožtuvai: Jei montavimo vietoje gali kauptis oras, priekinėje skaitiklio pusėje turi būti įrengtas oro išleidimo vožtuvas, kuris išleidžia orą ir užtikrina matavimo tikslumą.



Sandarinimas ir sujungimas:



Flanšinėms jungtims užtikrinti, kad flanšo paviršiai būtų lygūs. Naudokite vandeniui-atsparias ir temperatūrai{2}}atsparias tarpines. Tolygiai priveržkite varžtus, kad išvengtumėte vandens nutekėjimo arba skaitiklio nesugadinimo dėl netolygios jėgos.



Srieginėms jungtims apvyniokite tefloninę juostą arba užtepkite sandariklio, kad išvengtumėte sąsajos nutekėjimo, tačiau būkite atsargūs ir nenaudokite per daug, kad į dujotiekį nepatektų šiukšlių.



3. Po-įrengimo paleidimas



Oro išleidimo ir vandens bandymai: Lėtai atidarykite vožtuvą prieš skaitiklį, kad vanduo palaipsniui užpildytų vamzdyną. Tuo pačiu metu atidarykite oro išleidimo vožtuvą, kad išleistumėte orą. Kai vanduo tekės sklandžiai, uždarykite oro išleidimo vožtuvą ir patikrinkite, ar visose sąsajose nėra nuotėkio.



Patikrinkite skaitiklį: Stebėkite, ar skaitiklio rodyklė arba skaitmenų ratukas sukasi lanksčiai, netrukdydami. Išbandykite esant mažam ir dideliam srautui, kad patvirtintumėte normalų matavimą.



II. Pastabos



Griežtai draudžiama bakstelėti arba išardyti korpusą arba skaitiklį, kai skaitiklis veikia, kad nebūtų pažeisti tikslūs komponentai.

Techninės priežiūros metu pirmiausia reikia uždaryti priekinį ir galinį vožtuvus, o vamzdyne nuleisti vandenį, kad būtų užtikrintas eksploatacijos saugumas.

Karšto vandens skaitiklių atveju įsitikinkite, kad vandens temperatūra neviršija vardinio diapazono, kad aukšta temperatūra nepažeistų tarpiklių ar sparnuotės.
