Lizdinio suvirinimo flanšassupaprastinta kaip SW flanšas, jis turi įdubą (kaip pečius) flanšo angoje. Šis pečius padeda nustatyti vamzdžio, įkišto į flanšą, gylį. Lizdinis suvirinimo flanšas iš pradžių buvo skirtas didelio slėgio mažo skersmens vamzdynų sistemoms.
Įkiškite vamzdžio galą į lizdo suvirinimo flanšą, kol vamzdžio dugnas palies pečių sritį, patraukite atgal 1,6 mm (1/16") atstumu nuo įkišto vamzdžio, tada atlikite filialinį suvirinimą. Esmė ta, kad tarp flanšo ir vamzdžių ar jungiamųjų detalių reikia sukurti išsiplėtimo tarpą (1 suvirinimo siūlė).
Kaip sukuriamas kištukinio suvirinimo flanšas
Lizdinis suvirinimo flanšas pirmiausia buvo skirtas nerūdijančio plieno perkaitintuvui, kad būtų išvengta įtrūkimų, atsirandančių dėl šiluminių įtempių šildymo procesų metu, o po daugelio metų tobulinimo jis tapo standartiniu visų tipų medžiagų pritaikymu.
Lizdų suvirintų flanšų veidų tipai
Lizdinis suvirintas flanšas, įskaitant RF tipą ir RTJ tipą, kuris kaip ir kitų tipų suvirinimo flanšas (slystantis, suvirinamas kaklelis arba aklas flanšas).

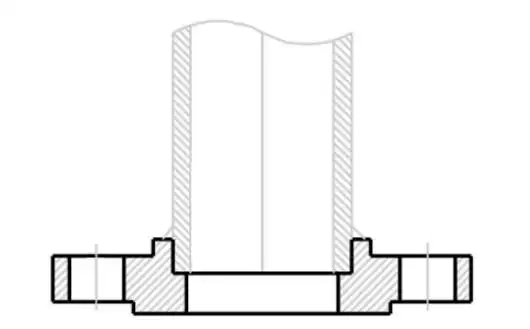

RF tipas

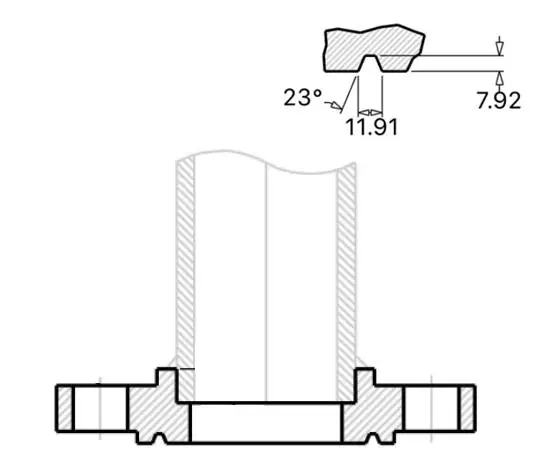

RTJ tipas
Lizdas suvirintas flanšo forma yra panaši į slydimo ant flanšo, kitaip jis turi petį vidinėje angoje.
|
Dydis
|
1/2" iki 48" DN10 ~ DN5000
|
|
Flanšo standartai
|
ANSI, MSS, AWWA, DIN, UNI, JIS, BS, EN1092, GOST, SABS
|
|
Slėgio įvertinimas
|
150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS klasės
|
|
ANSI B16.5
|
6 Bar 10 Bar 16 Bar 25 Bar 40 Bar / PN6 PN10 PN16 PN25 PN40, PN64
|
|
JIS
|
5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K
|
|
UNI
|
6 Bar 10 Bar 16 Bar 25 Bar 40 Bar
|
|
LT
|
6 Bar 10 Bar 16 Bar 25 Bar 40 Bar
|
|
Dengimas
|
Aliejiniai juodi dažai, anti-rūdžių dažai, cinkuoti, geltoni skaidrūs, šaltai ir karštai cinkuoti
|
|
Procesas
|
Kaltiniai
|
|
Testo sertifikatai
|
Žaliavų sertifikatas
100 % radiografinio tyrimo ataskaita Trečiosios šalies patikrinimo ataskaita ir kt |
|
Gamybos technika
|
Kaltas, termiškai apdorotas ir apdirbtas
|
|
Tipai
|
Suvirinimo kaklas, žaliuzės, užslydimas-, lizdas-suvirinimas, sriegiuotas, anga, akinių žaliuzės
|
|
Naudojimas ir taikymas
|
Bitumo modernizatoriai.
Sunkiosios naftos perdirbimo gamyklos.
Branduolinė energija (dažniausiai vientisa). Naftos chemikalai ir rūgštys. |
Darbo principas
Jis sudaro tvirtą jungtį, įkišdamas vamzdį į flanšo lizdą ir suvirindamas jį vietoje. Suvirinimo metu suvirinimas atliekamas vamzdžio gale ir išorinėje flanšo pusėje, o kartais vidinis suvirinimas atliekamas esant dideliam-įtempimui, siekiant padidinti jungties stiprumą ir sandarumą. Šis prijungimo būdas gali efektyviai perduoti slėgį ir jėgą, užtikrinant saugų dujotiekio sistemos veikimą.
Privalumai ir trūkumai
Privalumai: Suvirinimo procesas yra gana paprastas, lengvai valdomas, o suvirinimo kokybę lengva garantuoti; palyginti su srieginiais flanšais, sumažina nuotėkio riziką; kadangi suvirinimas atliekamas išorėje, tai nepadarys žalos dujotiekio viduje, o tai naudinga terpės tekėjimui; jis turi didelį stiprumą ir sandarumą, gali atlaikyti aukštą slėgį ir vibraciją.
Trūkumai: Montavimas ir išmontavimas yra gana sudėtingas, todėl reikia profesionalios suvirinimo įrangos ir techninio personalo; baigus suvirinimą, jei reikia pakeisti flanšą arba vamzdyną, priežiūros išlaidos yra didelės; jis netinka progoms, kai reikia dažnai išardyti ir montuoti; didelio{0}}skersmens vamzdynams suvirinamų jungių gamybos ir montavimo išlaidos yra didelės.
Struktūriniai ypatumai
Prisijungimo būdas: Vamzdžio galas įkišamas į laiptuotą flanšo žiedo dalį, o vamzdžio gale ir išorinėje pusėje atliekamas suvirinimas. Yra dviejų tipų: su kakleliu ir ne{1}}kaklu. Kaklelio vamzdžio flanšas turi gerą standumą ir mažą suvirinimo deformaciją.
Dydžių specifikacijos: Paprastai tai taikoma mažo -skersmens vamzdžiams, paprastai nuo 1/2 colio (DN15) iki 3 colių (DN80), nors kai kuriuose standartuose gali būti nurodytas didesnis dydžio diapazonas.

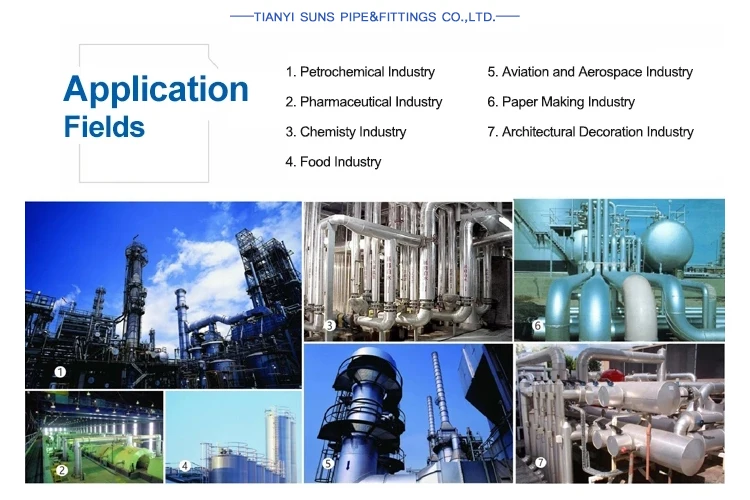

Taikymo laukai
Naftos chemijos pramonė: Vykdant tokius procesus kaip naftos perdirbimas ir chemijos gamyba, jis naudojamas įvairiems vamzdynams sujungti, kad būtų transportuojama nafta, cheminės žaliavos, tarpiniai produktai ir galutiniai produktai, pavyzdžiui, žalios naftos perdavimo vamzdynai ir jungiamieji vamzdynai tarp cheminių produktų reaktorių.
Energetikos pramonė: naudojamas elektrinių garo, tiekimo vandens ir cirkuliacinio vandens vamzdynuose, galinčiuose atlaikyti aukštą-temperatūrą ir aukštą{1}}slėgį, kad būtų užtikrinta stabili energijos gamyba.
Laivų statybos pramonė: Jis dažniausiai naudojamas laivų maitinimo sistemose, kuro sistemose ir jūros vandens aušinimo sistemose įvairiems vamzdynams sujungti, užtikrinant normalią laivų navigaciją ir tinkamą įrangos veikimą.
Farmacijos pramonė: Naudojamas vamzdynams tarp farmacinės įrangos, kuriai reikalingas geras sandarumas ir atsparumas korozijai, sujungti, siekiant užtikrinti vaistų gamybos proceso higieną ir saugą.
Maisto ir gėrimų pramonė: Maisto perdirbimo ir gėrimų gamyboje įvairūs skysčių perdavimo vamzdynai naudojami tokioms medžiagoms kaip pienas, vaisių sultys ir alus transportuoti. Šiems vamzdynams naudojamos medžiagos turi atitikti maisto higienos standartus, užtikrinant, kad jungtys būtų saugios ir gerai{1}}sandarios.
